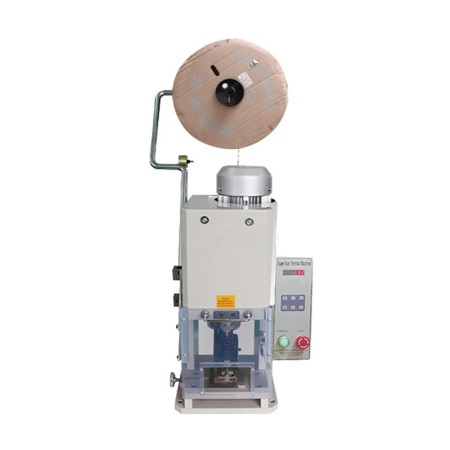

Прессы для обжима клемм
Работа с кабельными наконечниками и соединителями требует не только аккуратности, но и правильного оснащения. Ручной гидравлический пресс представляет собой устройство, где усилие оператора через насос передаётся на поршень, создающий давление до 700 бар. Именно такое значение считается эталонным для большинства профессиональных моделей, применяемых в промышленной сборке щитового оборудования. Корпус инструмента изготавливают из алюминиевого сплава или стеклонаполненного полиамида, что снижает массу до 3–5 кг при сохранении прочности.
Сменные матрицы определяют совместимость с конкретными типами гильз и наконечников. Для медных жил сечением от 1,5 до 240 кв. мм выпускают шестигранные пуансоны, обеспечивающие плотный контакт без разрывов волокон. Алюминиевые проводники требуют особого профиля, исключающего образование оксидной плёнки в зоне сжатия. Стандартные матрицы маркируются согласно DIN 46234 и DIN 46235, что позволяет подбирать оснастку под европейские и отечественные клеммы.
Гидравлические системы делятся на два класса по типу привода. Ручные модели с рычажным механизмом развивают усилие до 12 тонн, чего хватает для наконечников до 300 кв. мм. Электрические агрегаты с питанием от 220 В или аккумулятора 18 В выдают до 20 тонн, ускоряя процесс в три-четыре раза. Для монтажа на высоте или в стеснённых условиях применяют компактные версии с массой около 2,8 кг и встроенным манометром.
Качество опрессовки напрямую зависит от геометрии сжатия. Шестигранный профиль даёт три точки контакта, что снижает переходное сопротивление до 0,05 Ом. Точечный обжим с четырьмя вдавливаниями подходит для многопроволочных гибких жил, где требуется сохранить целостность отдельных проволок. Квадратный профиль используют для однопроволочных кабелей, обеспечивая максимальную площадь соприкосновения.
Типоразмер инструмента подбирают по двум параметрам: максимальному сечению и усилию. Устройство с маркировкой 16–300 кв. мм развивает 12 тонн и весит 4,2 кг. Модель 10–120 кв. мм при массе 2,5 кг создаёт 8 тонн. Превышение номинала ведёт к деформации матриц или разрушению гидроцилиндра. Производительность насоса измеряется в кубических сантиметрах за ход поршня: у ручных версий этот показатель составляет 0,8–1,2 куб. см, у электрических — до 5 куб. см.
Материал пуансонов — закалённая сталь HRC 58–62. Ресурс качественной оснастки достигает 10 000 циклов до появления задиров. Матрицы с покрытием из нитрида титана служат на 30% дольше и меньше подвержены налипанию меди. Хранение сменных элементов в отдельном кейсе предотвращает контакт с влагой и абразивами.
Практика показывает: для опрессовки наконечника 95 кв. мм требуется 8–10 качков рычага. Электрический пресс выполняет операцию за 4–6 секунд. При работе с алюминием давление увеличивают на 10–15% относительно медных соединений. Контроль глубины вдавливания осуществляют по упору или по метке на корпусе матрицы.
Перед началом сжатия зачищают жилу на длину, равную глубине гильзы плюс 5 мм. Заусенцы удаляют напильником с мелкой насечкой. Наконечник надевают до упора, следя за совпадением торца и среза изоляции. Перекос даже на 3 градуса приводит к неравномерному распределению усилия и ослаблению контакта.
Гидравлический привод требует регулярной проверки уровня масла. Используют минеральные составы вязкостью ISO VG 32–46. Падение давления ниже 600 бар сигнализирует о износе уплотнительных колец или загрязнении клапана. Замена масла проводится каждые 500 циклов или раз в год при интенсивной эксплуатации.
Клещи с храповым механизмом относятся к классу ручных негидравлических устройств. Они развивают усилие до 2,5 тонн и предназначены для проводов до 16 кв. мм. Преимущество заключается в мгновенной готовности к работе и отсутствии гидравлики. Ограничение — невозможность создания высокого давления для толстых жил.
Для монтажа в полевых условиях выпускают модели с телескопическими рукоятями. Длина рычага увеличивается с 400 до 700 мм, что повышает момент силы в 1,8 раза. Оператор прикладывает меньше усилий, сохраняя производительность. Масса таких клещей не превышает 1,8 кг.
Профессиональный инструмент комплектуют быстросъёмными матрицами. Фиксация происходит посредством подпружиненного штифта или винтового зажима. Смена оснастки занимает 10–15 секунд. Универсальные наборы включают до шести пар пуансонов, перекрывающих диапазон от 6 до 300 кв. мм.
При выборе пресса обращают внимание на ход поршня. Для наконечников длиной 120 мм оптимален показатель 40–50 мм. Короткий ход не позволит полностью обжать гильзу за один приём. Некоторые модели оснащены поворотной головкой на 180 градусов, что облегчает доступ к клеммам в труднодоступных местах.
Давление в системе контролируют встроенным манометром или индикатором усилия. Стрелочный прибор показывает текущее значение в барах, цветовая шкала сигнализирует о достижении номинала. Электронные версии выводят данные на дисплей с точностью до 5 бар. Это помогает документировать параметры опрессовки при сдаче объектов.
Ресурс гидроцилиндра зависит от чистоты рабочей жидкости. Попадание пыли ведёт к заклиниванию поршня и повреждению зеркала. Фильтр устанавливают на заливной горловине, а при доливке используют воронку с сеткой 100 мкм. Хранение агрегата в чехле предотвращает оседание абразивных частиц на штоке.
Стоимость профессионального пресса варьируется от 15 000 до 120 000 рублей в зависимости от класса. Ручные модели начального уровня обходятся в 18 000–25 000 рублей. Электрические агрегаты с аккумулятором стоят от 60 000 рублей. Набор из шести матриц добавляет к цене 8 000–12 000 рублей.
Практический совет: перед покупкой проверяют совместимость оснастки с имеющимися наконечниками. Измеряют диаметр гильзы штангенциркулем и сверяют с таблицей производителя. Универсальные матрицы подходят для большинства стандартов, но специализированные дают лучший контакт. Тестовую опрессовку проводят на обрезке кабеля, после чего разрезают соединение и осматривают срез.
Усилие сжатия рассчитывают по формуле F = P × S, где P — давление в системе, S — площадь поршня. Для поршня диаметром 30 мм и давлении 700 бар усилие составляет 49,5 тонны. На практике часть энергии теряется на трение, поэтому реальная отдача на 15–20% ниже теоретической. Инженеры закладывают этот запас в конструкцию.
Долговечность матриц зависит от твёрдости обрабатываемого материала. Медь твёрже алюминия, поэтому пуансоны для медных жил изнашиваются быстрее. Ресурс можно продлить, снижая скорость сжатия и избегая ударных нагрузок. Смазка трущихся поверхностей литиевой смазкой уменьшает износ на 20–25%.
Модели с двухступенчатым насосом ускоряют работу. Первая ступень создаёт давление до 50 бар при большом расходе, вторая — до 700 бар при малом. Переключение происходит автоматически. Это сокращает время опрессовки крупных наконечников на 30–40%.
Контроль качества соединения проводят визуально и инструментально. Шестигранник должен иметь равномерные грани без трещин. Переходное сопротивление измеряют микроомметром: для меди нормой считается 0,05–0,1 Ом. Отклонение более чем на 20% требует повторной опрессовки.
Ремонт гидравлики выполняют в специализированных мастерских. Замена уплотнений обходится в 3 000–5 000 рублей. Самостоятельная разборка без опыта ведёт к повреждению зеркала цилиндра и полной замене узла. Производители поставляют ремкомплекты с кольцами, манжетами и клапанами.
При работе с прессом следят за усилием на рычаге. Чрезмерное давление оператора не увеличивает мощность, а лишь ускоряет износ шарниров. Оптимальный темп — одно нажатие в секунду. Электрические модели не требуют физических усилий, но нуждаются в перерывах для охлаждения двигателя каждые 15 минут.
Выбор между ручным и электрическим инструментом зависит от объёма работ. Для монтажа щита на 20–30 клемм достаточно клещей с храповиком. При сборке сотен соединений электрический агрегат окупается за счёт скорости. Гибридные модели с аккумулятором сочетают мобильность и производительность.
