Пневматический обжимной инструмент использует энергию сжатого воздуха вместо мускульной силы оператора. Это снижает утомляемость при серийной работе и делает обжим одинаковым от контакта к контакту: результат не зависит от того, насколько сильно монтажник сжал рукоятки. Такие инструменты подключаются к пневмосети участка и применяются на сборке жгутов и разъёмов, где за смену выполняется большое количество однотипных опрессовок.

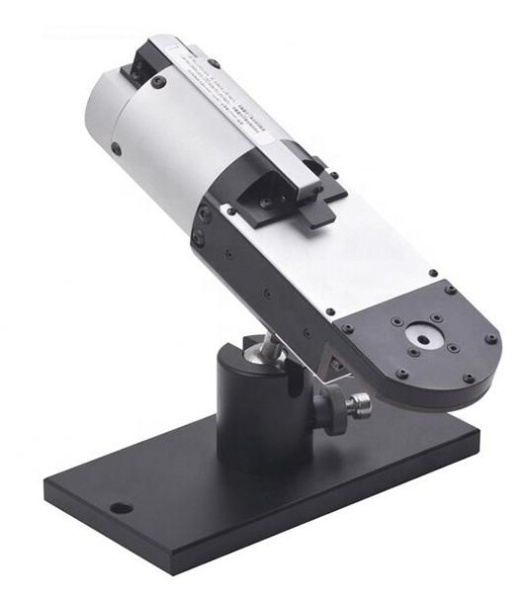

В разделе представлен пневматический обжимной инструмент EW-5130. Он широко используется для обжима проводов и контактов в электронных разъёмах. В конструкции применён криволинейный механизм: усилие передаётся через изгибы в головке на четыре индентора, которые одновременно обжимают контакт с четырёх сторон. Механизм дополнен храповиком с самоблокировкой.
Четырёхиндентный обжим
Обжим четырьмя инденторами формирует на хвостовике контакта четыре симметричных вдавливания. Такой способ распространён для точёных штыревых и гнездовых контактов круглых разъёмов: металл хвостовика равномерно вдавливается в проволоки жилы, и соединение получается механически прочным и с хорошим электрическим контактом. Важно, чтобы зачищенная жила была введена в контакт полностью и без распушённых проволок.
- одинаковое усилие в каждом цикле;
- меньшая нагрузка на руки оператора;
- обжим контактов электронных разъёмов.
Для работы инструмента нужен источник сжатого воздуха. Заказать EW-5130 можно в интернет-магазине PreciseTools.ru, отправка из Екатеринбурга во все регионы России.
