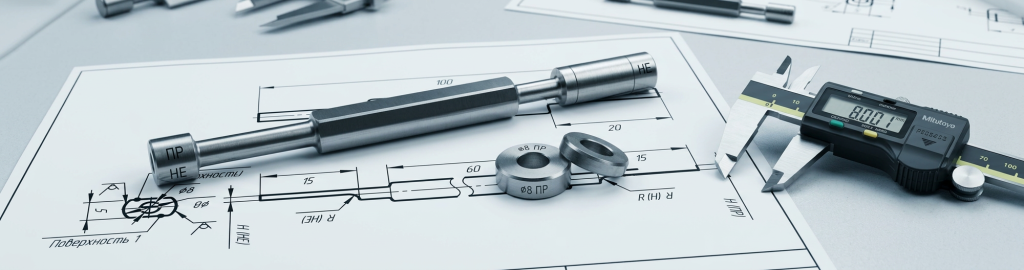

Изготовление калибров по чертежам

Производим калибры по чертежам заказчика — от единичных экземпляров до серийных партий. Работаем с предприятиями машиностроения, приборостроения, оборонной и нефтегазовой промышленности.

Виды изготавливаемых калибров

• Калибры-пробки (гладкие, резьбовые, конусные) — для контроля отверстий
• Калибры-скобы (регулируемые и нерегулируемые) — для контроля валов и наружных размеров
• Калибры-кольца (гладкие, резьбовые) — для контроля наружных диаметров и резьбы
• Резьбовые калибры — метрическая, дюймовая, трапецеидальная резьба (по ГОСТ и спецификации заказчика)
• Специальные и нестандартные калибры — по индивидуальным чертежам

Материалы

Изготавливаем из инструментальных и легированных сталей:

• ХВГ, Х12МФ, У10А, У8А — для стандартных калибров
• Р6М5, Р18 — для высоконагруженных изделий
• ШХ15 — для калибров с повышенными требованиями к износостойкости
• Другие марки — по ТЗ заказчика

Термообработка (закалка + отпуск) выполняется до достижения требуемой твёрдости, как правило HRC 58–64.

Покрытия и финишная обработка

По желанию наносим покрытия:

• Хромирование — повышает износостойкость рабочих поверхностей
• Оксидирование — защита от коррозии
• Никелирование — декоративная и защитная функция
• Другие гальванические покрытия — по согласованию

Финишная шлифовка рабочих поверхностей обеспечивает точность в соответствии с полем допуска по ГОСТ 24853 и требованиями чертежа.

Объёмы и сроки

Принимаем заказы от 1 штуки. Серийное производство — по договорённости. Стоимость и сроки рассчитываем индивидуально в зависимости от сложности, материала и требуемых покрытий. Просчёт бесплатный.

Как оформить заказ

Для расчёта стоимости и сроков пришлите нам чертёж калибра (DWG, DXF, PDF или скан), марку материала и требования к твёрдости, а также необходимое количество.

Email: info@precisetools.ru
Телефон: +7 (909) 031-78-71

Ответим в течение рабочего дня. Нестандартная задача — тоже пишите, найдём решение.

Калибр — это бесшкальное средство контроля, которое отвечает на простой вопрос: находится ли размер детали в пределах допуска. В отличие от универсального измерительного инструмента, калибр не показывает числовое значение размера, зато позволяет проверить деталь быстро, без настройки и без высокой квалификации контролёра. Поэтому калибры особенно востребованы в серийном производстве, где одни и те же размеры проверяют на сотнях и тысячах деталей.

Предельный калибр обычно имеет две стороны. Проходная сторона (ПР) соответствует одному предельному размеру и должна свободно входить в отверстие или проходить по валу. Непроходная сторона (НЕ) соответствует другому пределу и не должна входить или проходить. Деталь считается годной, когда проходная сторона проходит, а непроходная — нет.

Что важно при заказе калибра по чертежу

• номинальный размер контролируемого элемента и его поле допуска;
• тип калибра и вид контролируемой поверхности — отверстие, вал или резьба;
• параметры резьбы для резьбовых калибров;
• требования к материалу, твёрдости и покрытию, если они отличаются от стандартных;
• количество экземпляров.

Чем полнее эти данные отражены в чертеже или техническом задании, тем точнее изделие будет соответствовать задаче контроля. Для нестандартных деталей, сложных профилей и специальных резьб изготовление калибра по чертежу часто оказывается единственным способом получить средство контроля, которое точно повторяет требования конструкторской документации.

Со временем рабочие поверхности калибров изнашиваются, особенно на проходной стороне, поэтому при интенсивной эксплуатации калибры периодически проверяют и заменяют. Чтобы обсудить изготовление, направьте чертёж через интернет-магазин PreciseTools.ru — мы находимся в Екатеринбурге и работаем с заказчиками по всей России.
